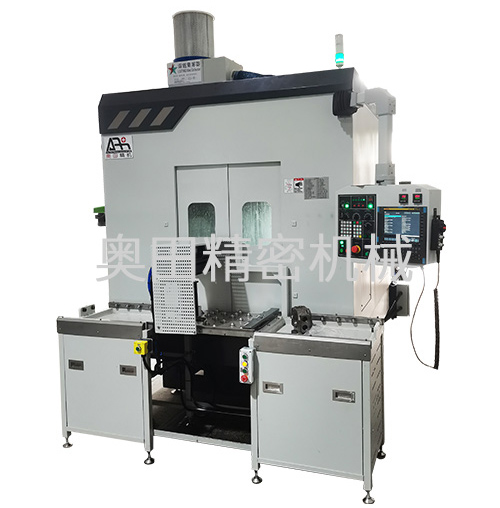

CNC高压清洗机(标准型)

点击数:540次


1. 设备简介

该机以高压水为清洗介质,通过CNC编程输入,自动给予指定工件以快速的高压清洗、去除毛刺。通过采用特殊的清洗喷嘴,以及CNC 转台(标配)、B轴(选配)等,可以进行6 面以及各深孔的清洗。



2. 主要参数

外观尺寸

外形尺寸(mm

水箱横置

3320()x3100()x() 2600

水箱纵置

1880()x4500()x()2600

清洗规格

清洗行程(mm)

X700×Y600×Z500

主轴型式

单主轴(可选双主轴)

可换刀

清洗参数

压力

50MPa

流量

2030L/min

过滤精度

三级过滤

40+10μ+5μ

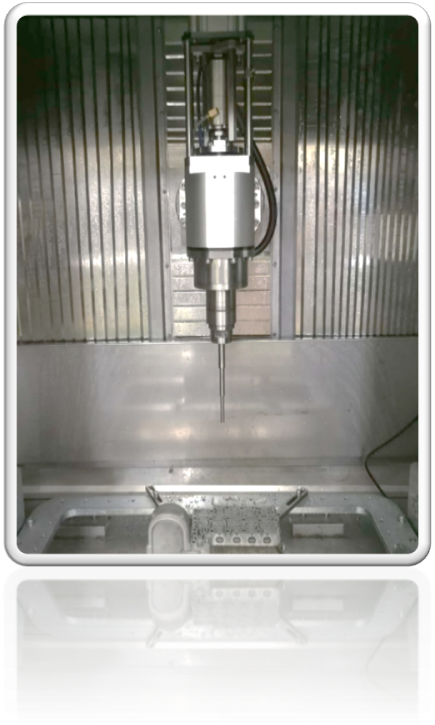

3. 主轴

采用机械式拉钉结构,进口密封材料;

旋转速度500r/min,结合深孔喷嘴,可对工件深孔清洗进行旋弧扫描清洗。

360°定位,结合万能喷嘴,可精准清洗外侧各清洗要素。

三轴运动加旋转运动,结合平面喷嘴,可对工件表面进行覆盖式清洗。

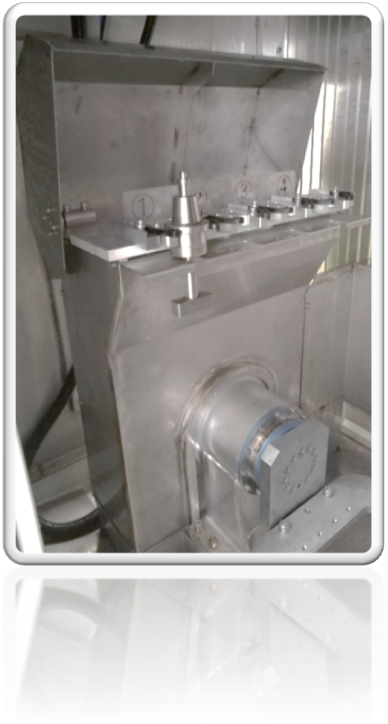

4. 刀库

直列式刀库,容量为4把;

不锈钢外壳,自动开闭上盖;

喷嘴类型有平面喷嘴、万能喷嘴、深孔喷嘴以及毛刷等。



5. 清洗室

 清洗室可见部位全部不锈钢覆盖,防锈效果好

外罩采用双层密封,密水、隔音效果更好

加入第四轴翻转,工件全面无死角清洗

清洗室内置防水防爆灯管,操作更便利




6. XYZ

台湾HIWIN导轨+丝杆,采用可调式自动润滑

进口耐高压软管

♦  FANUC伺服电机

  内置移动防护罩全包围防护,与清洗室隔离,有效防锈。



7. 水箱:


 不锈钢三级循环强制过滤,容量900L

一级过滤拦网过滤,过滤大的颗粒,毛削。

二级过滤网袋式过滤器,过滤精度10微米。

三级过滤网袋式过滤器,过滤精度5微米。

分布有带式除油机,加热管等,增强清洗效果。

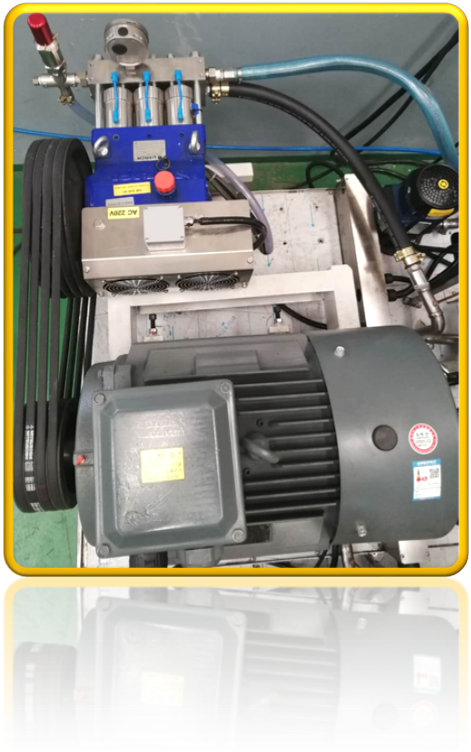

8. 高压泵

 德国进口高压柱塞泵

配有自动变频装置以及机械式安全阀

可以使高压泵的压力从0-500 公斤,任意瞬间变化

根据不同的工件材料,清洗要素,选择适合的清洗压力,    如:清洗表面的时候,压力调低,需要去毛刺,清洗内孔的时候,压力升高。
